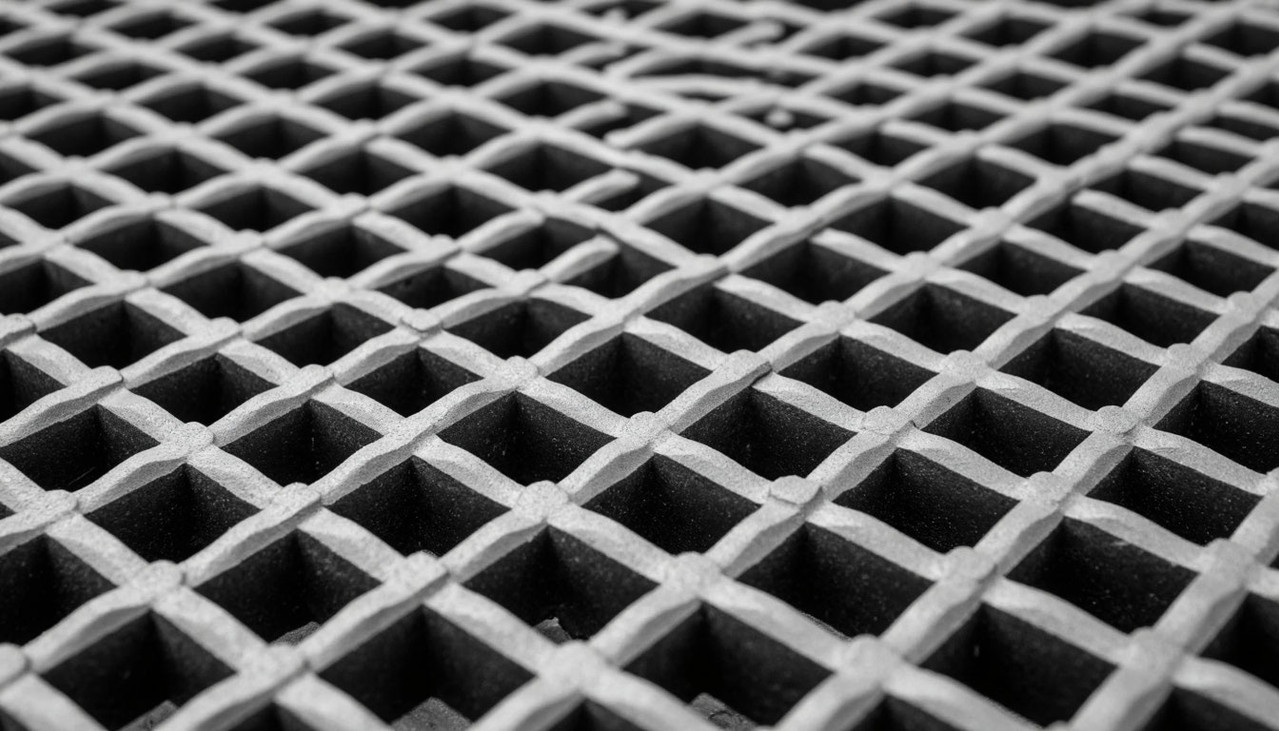

Сетка для грохота является ключевым элементом сортировочного оборудования, от качества которого напрямую зависит эффективность всего процесса грохочения. В горнодобывающей и перерабатывающей промышленности эффективное разделение сыпучих материалов по фракциям является одной из ключевых технологических операций. Среди всего разнообразия просеивающих поверхностей особое место занимают рифленые сетки для грохотов — специализированные конструкции, которые сочетают в себе высокую производительность, долговечность и точность сортировки. Эти изделия представляют собой проволочные полотна с характерным волнообразным профилем, который обеспечивает уникальные эксплуатационные характеристики.
Конструктивные особенности рифленых сеток
Рифленая сетка отличается от традиционных плетеных сит особой геометрией проволоки. Каждая проволока в такой сетке имеет периодический профиль с чередующимися выступами и впадинами. Эта особенность создает сложную трехмерную структуру просеивающей поверхности, которая значительно повышает эффективность процесса грохочения.
Ключевые конструктивные элементы
Волнообразный профиль проволоки — создает дополнительные точки контакта с материалом и улучшает транспортировку по поверхности грохота. Жесткие узлы крепления — обеспечивают стабильность ячеек под динамическими нагрузками. Оптимальный угол изгиба — способствует самоочищению сетки и предотвращает забивание ячеек. Равномерное распределение напряжений — повышает стойкость к ударным нагрузкам и вибрациям.
Технология производства и материалы
Изготовление рифленых сеток представляет собой сложный технологический процесс, требующий специализированного оборудования и строгого контроля качества. Основными этапами производства являются:
| Этап производства | Технология выполнения | Контролируемые параметры | Влияние на качество |
|---|---|---|---|
| Подготовка проволоки | Правка, очистка от окалины, нанесение защитного покрытия | Диаметр, чистота поверхности, механические свойства | Определяет базовую прочность и коррозионную стойкость |
| Профилирование | Холодная формовка на профилегибочных станках | Высота рифления, шаг волны, радиусы закругления | Влияет на эффективность грохочения и производительность |
| Плетение | Автоматическая сварка в узлах пересечения проволок | Размер ячейки, перпендикулярность проволок, прочность сварных точек | Обеспечивает точность разделения фракций и долговечность |
| Термообработка | Низкотемпературный отпуск для снятия напряжений | Температура, время выдержки, скорость охлаждения | Повышает усталостную прочность и стойкость к динамическим нагрузкам |
| Нанесение покрытия | Горячее цинкование или нанесение полимерных материалов | Толщина покрытия, адгезия, равномерность нанесения | Определяет коррозионную стойкость и износостойкость |
Сравнительный анализ эффективности
Преимущества рифленых сеток
Использование рифленых сеток в грохотах обеспечивает ряд значительных преимуществ по сравнению с другими типами просеивающих поверхностей. Эти преимущества делают их предпочтительным выбором для многих технологических процессов.
Основные эксплуатационные преимущества
Повышенная производительность — волнообразная поверхность создает дополнительную вибрацию материала, улучшая процесс сепарации. Улучшенная точность грохочения — стабильные размеры ячеек и жесткая конструкция обеспечивают четкое разделение фракций. Самоочищающаяся способность — рифленая поверхность способствует активному перемещению материала и предотвращает забивание. Высокая износостойкость — равномерное распределение нагрузки и прочные сварные соединения увеличивают ресурс работы. Снижение шума и вибрации — демпфирующие свойства рифленой структуры уменьшают общий уровень шума оборудования.
Области применения
Рифленые сетки находят широкое применение в различных отраслях промышленности, где требуется эффективное разделение сыпучих материалов:
Горнодобывающая промышленность
Сортировка руд черных и цветных металлов, разделение угля на фракции, классификация нерудных материалов. Рифленые сетки особенно эффективны при обработке абразивных материалов благодаря высокой износостойкости.
Строительная индустрия
Разделение щебня, гравия, песка на товарные фракции, сортировка керамзита и других строительных материалов. Жесткость конструкции позволяет работать с тяжелыми материалами без деформации.
Химическая промышленность
Классификация минеральных удобрений, пластмассовых гранул, химических реактивов. Возможность изготовления из коррозионностойких материалов расширяет область применения.
Критерии выбора рифленых сеток
Правильный выбор рифленой сетки для конкретных условий эксплуатации требует учета множества факторов. Основными критериями являются:
Сравнение материалов для рифленых сеток
Выбор материала зависит от конкретных условий эксплуатации. Высокоуглеродистая сталь (65Г, 70) оптимальна для абразивных материалов, пружинная сталь (60С2) — для ударных нагрузок, нержавеющие стали (12Х18Н10Т, 20Х13) — для коррозионных сред. Специалисты металлургической компании АРС-Сталь считают, что правильный подбор материала и технологии производства позволяет значительно увеличить срок службы сеток и снизить эксплуатационные затраты.
FAQ: Часто задаваемые вопросы
1. Чем рифленые сетки принципиально отличаются от плетеных сит?
Основное отличие заключается в конструкции проволоки и способе соединения. Рифленые сетки изготавливаются из профилированной проволоки с волнообразной формой, которая сваривается в узлах пересечения. Это создает жесткую монолитную конструкцию с стабильными размерами ячеек. Плетеные сита производятся путем переплетения гладких проволок, что обеспечивает большую гибкость, но меньшую стабильность размеров под нагрузкой.
2. Какой срок службы у рифленых сеток и от чего он зависит?
Срок службы рифленых сеток варьируется от 3 до 12 месяцев в зависимости от условий эксплуатации. Основными факторами, влияющими на долговечность, являются: абразивность обрабатываемого материала, крупность фракций, интенсивность работы, влажность материала, правильность монтажа и эксплуатации. Сетки из высокоуглеродистой стали с защитным покрытием служат значительно дольше.
3. Можно ли изготовить рифленую сетку нестандартных размеров и формы?
Да, большинство производителей предлагают услуги изготовления рифленых сеток по индивидуальным размерам и формам. Это особенно актуально для ремонта устаревшего оборудования или создания специализированных технологических линий. Однако стоимость нестандартных изделий может быть выше, а сроки изготовления — длиннее. Минимальная партия для индивидуального заказа обычно составляет 10-20 м².
4. Как правильно монтировать рифленые сетки на грохот?
Монтаж осуществляется на предварительно очищенную и выровненную раму грохота. Сетка должна быть равномерно натянута по всей площади без провисаний. Для крепления используются специальные клиновые болты, натяжные рейки или болты с буртиком. Важно обеспечить равномерное натяжение во всех направлениях и проверить отсутствие зазоров между сеткой и рамой. Неправильный монтаж может привести к преждевременному износу и снижению эффективности грохочения.
5. Какие материалы используются для изготовления рифленых сеток?
Для производства рифленых сеток применяются различные марки сталей: высокоуглеродистая сталь (65Г, 70), пружинная сталь (60С2), нержавеющие стали (12Х18Н10Т, 20Х13), а также специализированные износостойкие сплавы с добавлением марганца и хрома. Выбор материала зависит от условий эксплуатации: для абразивных материалов используют высокоуглеродистые стали, для коррозионных сред — нержавеющие, для ударных нагрузок — пружинные.
6. Как оценить экономическую эффективность использования рифленых сеток?
Экономическая эффективность оценивается по совокупности факторов: увеличение производительности грохота, снижение простоев на замену сеток, уменьшение затрат на техническое обслуживание, повышение качества готовой продукции. Обычно срок окупаемости рифленых сеток по сравнению с плетеными составляет 3-6 месяцев за счет увеличения межремонтного периода и снижения затрат на замену. Для точного расчета рекомендуется вести журнал эксплуатации с фиксацией всех показателей.
7. Какие преимущества имеют оцинкованные рифленые сетки?
Оцинкованные рифленые сетки обладают повышенной коррозионной стойкостью, что особенно важно при работе с влажными материалами или в условиях повышенной влажности. Цинковое покрытие также уменьшает адгезию материала к проволоке, снижая вероятность забивания ячеек и облегчая процесс самоочистки сетки.
8. Как часто нужно проводить техническое обслуживание рифленых сеток?
Техническое обслуживание рекомендуется проводить не реже одного раза в смену — визуальный осмотр на предмет повреждений, проверка натяжения и равномерности износа. Раз в неделю следует проводить более тщательный осмотр с измерением остаточной толщины проволоки в наиболее изнашиваемых зонах и проверкой прочности сварных соединений.
Перспективы развития технологии
Современные тенденции в производстве рифленых сеток направлены на создание материалов с улучшенными эксплуатационными характеристиками. Разрабатываются композитные сетки с нанесением износостойких покрытий, создаются конструкции с переменным размером ячеек для многостадийного грохочения, внедряются системы мониторинга износа в реальном времени.
Особое внимание уделяется экологическим аспектам — снижению шума и вибрации, разработке легкоутилизируемых материалов, уменьшению энергопотребления в процессе производства. Цифровые технологии также находят применение — системы CAD/CAM для проектирования оптимальных профилей, автоматизированные линии производства с роботизированным контролем качества.
Заключение
Рифленые сетки для грохотов представляют собой высокотехнологичные изделия, которые значительно повышают эффективность процессов сортировки сыпучих материалов. Их уникальная конструкция сочетает высокую производительность, точность разделения фракций и длительный срок службы, что делает их оптимальным выбором для современных перерабатывающих предприятий.
Правильный выбор, монтаж и эксплуатация рифленых сеток позволяют существенно снизить операционные затраты и повысить рентабельность производства. Понимание особенностей конструкции и преимуществ этих изделий помогает технологическим службам предприятий принимать обоснованные решения при модернизации оборудования и оптимизации производственных процессов.
С развитием новых материалов и технологий производства рифленые сетки продолжают совершенствоваться, предлагая все более эффективные решения для задач классификации и сортировки в различных отраслях промышленности.
