Чугунные трубы Тайтон — это один из самых распространённых типов чугунных труб с раструбным соединением, разработанных компанией Saint-Gobain PAM. Они находят широкое применение в системах водоотведения, водоснабжения и промышленных коммуникациях благодаря своей надёжности, долговечности и простоте монтажа. Название «Тайтон» стало нарицательным для труб с аналогичной системой соединения, хотя изначально оно является зарегистрированным товарным знаком.
В отличие от устаревших методов соединения чугунных труб (например, с помощью зачеканки цементом или серой), система Тайтон использует эластичное уплотнение — специальное резиновое кольцо, которое обеспечивает герметичность и компенсирует небольшие деформации грунта. Это делает трубы Тайтон особенно востребованными в условиях сейсмической активности, на нестабильных грунтах и при реконструкции городских инженерных сетей.
В данной статье подробно рассматриваются конструктивные особенности труб Тайтон, их технические характеристики, области применения, преимущества перед другими материалами, а также приведены сравнительные данные, графическая информация и ответы на частые вопросы.
Конструкция и принцип соединения

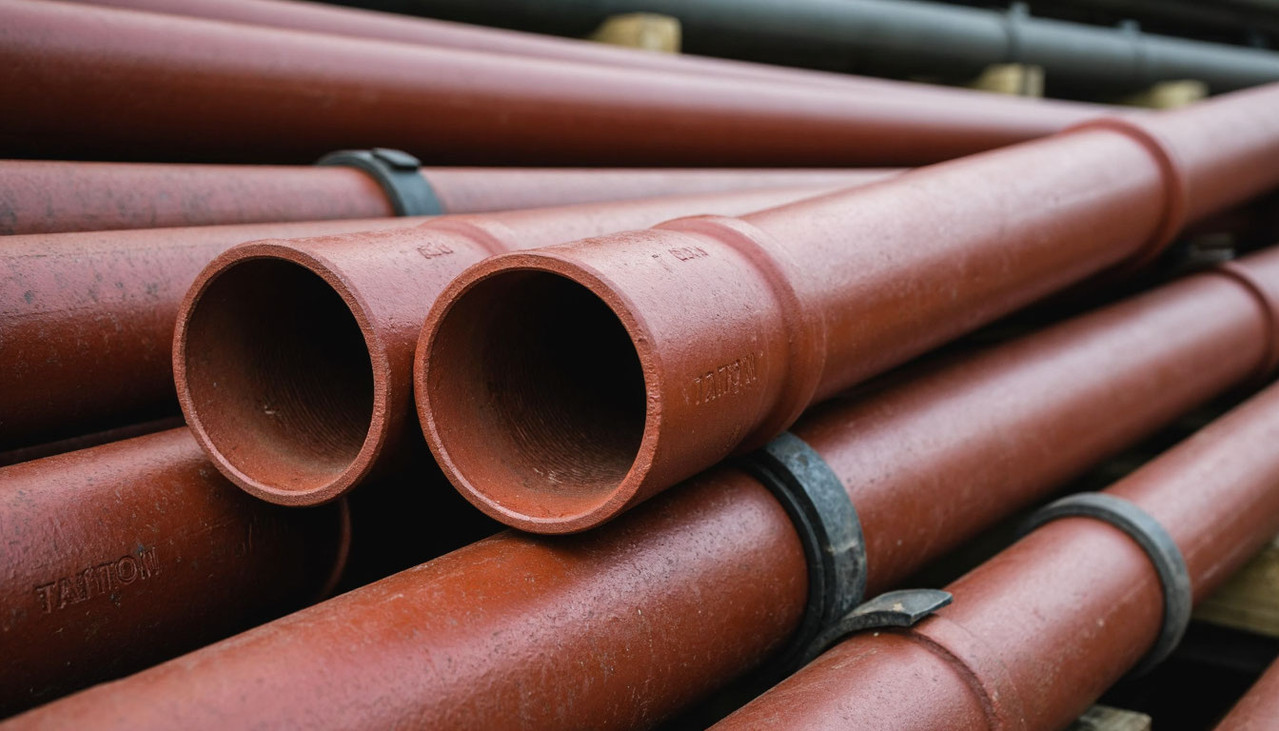

Труба Тайтон представляет собой чугунную трубу с раструбом на одном конце и гладким (вставным) концом на другом. Внутри раструба установлено предварительно смонтированное уплотнительное кольцо из синтетического каучука (обычно на основе NBR или EPDM). При монтаже гладкий конец одной трубы вставляется в раструб другой, и уплотнительное кольцо обеспечивает герметичное соединение без необходимости дополнительной герметизации.
Ключевая особенность системы — возможность углового смещения до 5° (в зависимости от диаметра), что позволяет прокладывать трубопроводы по изогнутым траекториям без использования фасонных деталей. Это особенно полезно при прокладке в стеснённых условиях или в исторических районах, где нельзя нарушать существующую застройку.
Материал и производство
Трубы Тайтон изготавливаются из высокопрочного чугуна с шаровидным графитом (ВЧШГ), что обеспечивает им высокую прочность, ударную вязкость и устойчивость к циклическим нагрузкам. По сравнению с серым чугуном, ВЧШГ обладает в 2–3 раза большей прочностью на растяжение и значительно лучше противостоит растрескиванию.
Поверхность труб покрывается защитными составами. Внутренняя поверхность — цементно-песчаным раствором, который предотвращает коррозию и обеспечивает гладкость, снижая гидравлическое сопротивление. Наружная поверхность — битумным или эпоксидным покрытием, защищающим от агрессивного воздействия грунта и влаги.
Основные сферы применения труб Тайтон
1. Канализационные системы
Наиболее частое применение труб Тайтон — в наружных и внутренних системах канализации. Они используются для отведения бытовых, промышленных и ливневых стоков. Благодаря высокой коррозионной стойкости и гладкой внутренней поверхности, такие трубы не подвержены заиливанию и могут служить более 100 лет.
2. Водоснабжение
Хотя чаще для водоснабжения используются трубы из других материалов (ПНД, сталь), трубы Тайтон применяются в ответственных участках магистральных сетей, особенно в исторических центрах городов, где требуется максимальная надёжность и минимальное обслуживание.
3. Промышленные трубопроводы
В химической, металлургической и пищевой промышленности трубы Тайтон используются для транспортировки агрессивных сред, горячих конденсатов и сточных вод. Устойчивость чугуна к высоким температурам (до +100°C и выше при кратковременном воздействии) делает их подходящими для таких задач.
4. Дренаж и ливневая канализация
Благодаря высокой прочности на сжатие, трубы Тайтон отлично справляются с нагрузками от грунта и транспорта, что делает их идеальными для глубоких дренажных систем и ливнёвок под автомагистралями и железными дорогами.
5. Реконструкция и реновация сетей
Система Тайтон часто используется при бестраншейной реновации старых чугунных или керамических трубопроводов. Новые трубы меньшего диаметра протягиваются внутрь старых, обеспечивая мгновенное обновление системы без разрушения дорожного полотна.
Таблица: Применение труб Тайтон в зависимости от типа системы
| Тип системы | Предпочтительный диаметр (DN), мм | Особые требования | Преимущества Тайтон в данном применении |
|---|---|---|---|
| Внутренняя канализация (стояки) | 80, 100, 150 | Шумопоглощение, пожаробезопасность | Низкий уровень шума, не поддерживает горение |
| Наружная бытовая канализация | 150, 200, 300 | Устойчивость к заиливанию, долговечность | Гладкое внутреннее покрытие, срок службы 100+ лет |
| Ливневая канализация (дождевая) | 300, 400, 500 | Высокая пропускная способность, стойкость к залповым сбросам | Высокая прочность на сжатие, устойчивость к абразивному износу |
| Промышленные стоки (химические, горячие) | 200 — 600 | Коррозионная стойкость, термостойкость | Защитные покрытия, устойчивость к температурам до +150°C кратковременно |
| Магистрали водоснабжения | 100 — 600 | Герметичность, санитарная безопасность | Надёжное уплотнительное кольцо, цементное покрытие, одобренное для питьевой воды |
| Дренажные системы (глубокого заложения) | 200 — 1000 | Нагрузки от грунта и транспорта | Высокая кольцевая жёсткость, минимальная деформация под нагрузкой |
| Бестраншейная реновация | 100 — 400 | Прочность при протягивании, меньший внешний диаметр | Прочность ВЧШГ, гладкая внешняя поверхность для уменьшения трения |
Технические характеристики труб Тайтон
Трубы Тайтон выпускаются в широком диапазоне диаметров — от 80 мм до 2000 мм и более. Длина стандартной трубы — от 3 до 6 метров. Основные параметры регулируются стандартами ISO 2531, EN 545 (для водоснабжения) и EN 598 (для канализации).
| Параметр | Значение | Примечание |
|---|---|---|
| Материал | ВЧШГ (высокопрочный чугун с шаровидным графитом) | Соответствует ГОСТ 7293 или ISO 1083 |
| Диаметр (DN) | 80 – 2000 мм | Наиболее распространены DN100–DN600 |
| Рабочее давление | до 16 бар (в зависимости от диаметра) | Для водопровода; для канализации — безнапорные |
| Температурный диапазон | –20°C до +100°C (кратковременно до +150°C) | Подходит для горячих стоков |
| Срок службы | 100+ лет | Подтверждён многолетней практикой эксплуатации |
| Угол отклонения соединения | 1° – 5° (в зависимости от DN) | Позволяет изгибать трассу без фитингов |
Преимущества труб Тайтон
Среди ключевых достоинств труб Тайтон можно выделить:
- Высокая долговечность — более века службы без замены;
- Простота и скорость монтажа — соединение занимает менее минуты;
- Герметичность — исключает утечки и проникновение грунтовых вод;
- Устойчивость к коррозии — благодаря внутреннему и внешнему покрытию;
- Пожаробезопасность — не горят и не выделяют токсичных веществ;
- Экологичность — чугун полностью перерабатывается;
- Шумопоглощение — значительно снижает уровень шума при транспортировке стоков по сравнению с пластиковыми трубами.
Недостатки и ограничения
Несмотря на множество преимуществ, у труб Тайтон есть и ограничения:
- Высокая масса — требует грузоподъёмной техники при монтаже;
- Высокая стоимость по сравнению с пластиковыми аналогами (хотя окупается за счёт срока службы);
- Ограниченная гибкость — не подходят для сильно извилистых трасс без фасонных деталей;
- Не рекомендуются для транспортировки сильно щелочных или кислых сред без дополнительной защиты.
Сравнение с другими материалами
При выборе материала для трубопроводов часто сопоставляют трубы Тайтон с пластиковыми (ПВХ, ПП, ПНД) и стальными аналогами.
Пластик дешевле и легче, но уступает по долговечности (срок службы 50 лет максимум), устойчивости к высоким температурам и пожарной безопасности. Кроме того, пластиковые трубы склонны к линейным деформациям при перепадах температур и требуют компенсаторов.
Стальные трубы прочны, но подвержены коррозии, требуют антикоррозионной защиты и сварки, что увеличивает стоимость монтажа и обслуживания.
Трубы Тайтон занимают нишу «инженерного золотого стандарта» — там, где важна надёжность, безопасность и минимальное вмешательство в будущем. Специалисты металлургической компании Буран считают, что при выборе между первоначальной экономией и долгосрочной надежностью для критически важных объектов, расчет на срок службы в 100 лет часто оказывается более выгодным стратегическим решением.
Как правильно выбрать и монтировать трубы Тайтон?
При проектировании и монтаже следует учитывать:
- Тип системы (напорная или безнапорная);
- Диаметр и глубину заложения;
- Характеристики грунта и уровень грунтовых вод;
- Необходимость угловых соединений;
- Требования к пожарной и экологической безопасности.
Монтаж рекомендуется выполнять согласно инструкциям производителя: очистка концов труб, смазка мыльным раствором, правильное введение в раструб до упора. Не допускается использование молотков — вставка должна производиться плавно, вручную или с помощью монтажных лебёдок.
FAQ: Часто задаваемые вопросы
- Можно ли использовать трубы Тайтон для питьевого водоснабжения?Да, при условии, что внутреннее цементное покрытие соответствует санитарным нормам (например, по стандарту EN 14598). Такие трубы применяются в Европе уже десятилетиями.
- Какова максимальная глубина заложения труб Тайтон?При правильной подготовке основания и обратной засыпке трубы могут укладываться на глубину до 10 метров и более. Расчёт производится индивидуально с учётом нагрузок.
- Требуется ли обслуживание соединений Тайтон?Нет, соединения полностью герметичны и не требуют ревизии в течение всего срока службы, если не было механического повреждения.
- Можно ли резать трубы Тайтон на месте?Да, с помощью абразивных или алмазных дисков. После резки срез необходимо зачистить от заусенцев, чтобы не повредить уплотнительное кольцо при монтаже.
- Чем отличаются трубы Тайтон от обычных чугунных?Обычные чугунные трубы имеют раструбное соединение с зачеканкой (цемент, свинец), что требует высокой квалификации и времени. Тайтон — современное резиновое уплотнение, монтаж за минуты без специальных навыков.
- Что означает маркировка на трубе, например, DN150, К9?DN150 означает номинальный диаметр 150 мм. К9 — это класс прочности (толщины стенки) трубы, где К9 является стандартным для большинства канализационных применений, означающим определенную толщину стенки и, как следствие, кольцевую жесткость.
- Как трубы Тайтон ведут себя при замерзании в них воды?Высокопрочный чугун с шаровидным графитом обладает хорошей пластичностью. В случае замерзания воды и её расширения, труба может незначительно деформироваться без разрушения, в отличие от хрупкого чугуна или некоторых пластиков.
- Существуют ли специальные фитинги для поворотов и ответвлений в системе Тайтон?Да, производители выпускают полный спектр фасонных деталей (отводы, тройники, крестовины, ревизии) с таким же раструбным соединением Тайтон, что позволяет создавать любые конфигурации трубопроводов.
Заключение
Трубы Тайтон — это проверенное временем решение для строительства надёжных, долговечных и безопасных инженерных систем. Несмотря на появление новых материалов, чугунные трубы с соединением Тайтон остаются эталоном в сфере водоотведения и водоснабжения, особенно в ответственных и долгосрочных проектах.
Их применение оправдано там, где важны стабильность, экологичность и минимизация рисков на десятилетия вперёд. При грамотном проектировании и монтаже трубопроводы из труб Тайтон служат дольше, чем многие здания, и требуют минимального вмешательства в процессе эксплуатации.
Выбирая трубы Тайтон, инженеры и застройщики делают ставку не на краткосрочную экономию, а на долгосрочную надёжность — и это стратегия, подтверждённая более чем 70-летней практикой по всему миру.
